1.可埋入地表以下
2.无污泥产生
3.对周围环境无影响
4.全自动控制、不需要人员管理
5.操作简单、维修方便
6.工艺新、效果好
7.使用寿命长

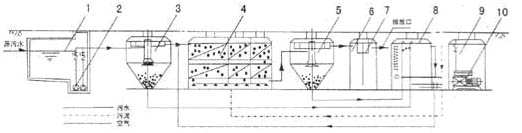

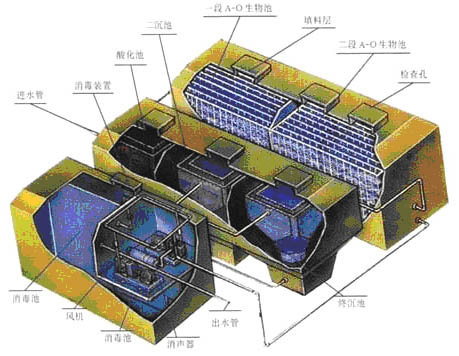

二、WFY-A(0.5-5)结构图
![](/upload/Image/20130315/20130315132620_32028.jpg)
![](/upload/Image/20130315/20130315132631_31282.jpg)
![](/upload/Image/20130315/20130315132644_81360.jpg)
注:WFY-A(0.5-5)设备不设初沉池,污水直接进入接触氧化池。接触氧化池为二级,二沉池的污泥自流至污泥池。污泥采用厌氧消化。
五、WFY-A设备适用范围
该设备适用于住宅区、宾馆、疗养院、学校、矿山、工厂等生活有机污水处理与之类似的工业有机污水处理。
六、WFY-A设备工艺说明
WFY-A设备的设计主要是对生活污水和与之类似的工业有机污水处理,其主要处理手段是采用目前较为成熟的生化处理技术——生物接触氧化法,水质参数按一般生活污水水质设计计算,按BOD5平均200mg/l,出水BOD5按20mg/l设计。共有六部分组成:(1)初沉池(2)接触氧化池(3)二沉池(4)消毒池、消毒装置(5)污泥池(6)风机房、风机。现分别论述如下:
(1)初沉池:该设备初沉池为坚流式沉淀池,污水在沉淀池的上升流速为0.6-0.7毫米/秒,沉淀下来的污泥用空气提至污泥池。(注:WFY-A0.5-5m3/h不设初沉池)
(2)接触氧化池:初沉后的水自流至接触池进行生化处理,接触池分为三级,总停留时间为4小时以上,加强型设备接触氧化时间可达6小时,填料为新颖梯形填料,易结膜,不堵塞,填料比表面积为160m2/m3,接触池气水比在12:1左右。(注:WFY-A0.5-5m3/h接触池为二级)
(3)二沉池:生化后的污水流到二沉池,二沉池为二只竖流式沉淀池并联运行,上升流速为0.3-0.4毫米/秒,排泥采用空气提至污泥池。(注0WFY-A.5-5m3/h污泥自流到污泥池中)
(4)消毒池与消毒装置:消毒池按规范:“TJ14-74”标准为30分钟,若是医院污水,消毒池可增加停留时间至1-1.5小时。采用固体氯片接触溶解的消毒方式,消毒池与消毒装置能根据出水量的大小不断改
变加药量,达到多出水多加药,少出水少加药的目的,需要其它装置可另行配制。(注:如用于工业污水,消毒池与消毒装置可以不要)
(5)污泥池:初沉池、二沉池的所有污泥均用空气提至WFY-A的污泥池内进行好氧消化,污泥池的上清液加流至接触氧化池内进行再处理,消化后剩余污泥很少,一般1-2年清理一次,清理方法可用吸粪车从污泥池的检查孔伸入污泥池底部进行抽吸后外运即可。(WFY-A0.5-5m3/h污泥采用厌氧消化)
(6)风机房、风机:设备WFY-A的风机房设在消毒池的上方,风机房进口采用双层隔音,进风口有消声器、风机过滤器,因此运行时无噪声。风机采用二台L型罗茨鼓风机,能自动交替运行,单台风机运行寿命为30000小时左右。
七、WFY-A设备技术参数表
名称型号 |
A-0.5 |
A-1 |
A-3 |
A-5 |
A-10 |
A-20 |
A-30 |
|
处理量 (m3/h) |
0.5 |
1 |
3 |
5 |
10 |
20 |
30 |
|
风机 |
型号 |
L13LD |
L21LD |
L22LD |
L23LD |
L32LD |
||
功率 (KW) |
0.75 |
1.5 |
2.2 |
4 |
7.5 |
|||
水泵 |
型号 |
ASl0-2CB |
ASl6-2CB |
|||||
功率 (KW) |
1.0 |
1.6 |
||||||
进水 |
BOD5mg/l |
150-400 |
||||||
出水 |
BOD5mg/l |
20-60 |
||||||
设备重量 (T) 约 |
2.5 |
4.5 |
6 |
9 |
9 |
12 |
15 |
说明:1.当进水BOD5≤200mg/1小时,则出水BOD5≤30mg/l 2.本厂有关技术参数修正,不另行通知用户 3.30T/H以上资料另行提供。
八、WFY-A设备处理量与进出水BOD关系表
进水 BOD5(mg/l) |
200 |
300 |
400 |
200 |
300 |
400 |
500 |
300 |
400 |
500 |
|
出水 BOD5(mg/l) |
20 |
20 |
20 |
30 |
30 |
30 |
30 |
60 |
60 |
60 |
|
处理水量 |
A-0.5 |
0.5 |
0.4 |
0.33 |
0.5 |
0.4 |
0.38 |
0.3 |
0.5 |
0.43 |
0.38 |
A-1 |
1 |
0.8 |
0.65 |
1 |
0.9 |
0.75 |
0.6 |
1 |
0.85 |
0.75 |
|
A-3 |
3 |
2.4 |
1.95 |
3 |
2.7 |
2.25 |
0.8 |
3 |
2.55 |
0.25 |
|
A-5 |
5 |
4 |
3.25 |
5 |
4.5 |
3.75 |
3 |
5 |
4.25 |
3.75 |
|
A-10 |
10 |
8 |
6.5 |
10 |
9 |
7.5 |
6 |
10 |
8.5 |
7.5 |
|
A-20 |
20 |
16 |
13 |
20 |
18 |
15 |
12 |
20 |
17 |
15 |
|
A-30 |
30 |
24 |
19.5 |
30 |
27 |
22.5 |
18 |
30 |
25.5 |
22.5 |
九、WFY-A设备结构与特点
WFY-A设备因为埋地设置,维护与保养较为困难,因此在设计中该设备就考虑了它的免维护性,整个设备结构合理可靠,同时也考虑到即使发生一些故障,也可通过设备的各检查孔进入设备内。
WFY-A设备所有设施均设置在若干个箱体内,箱体采用A3钢板制作,钢板厚度8mm,各箱体用无缝钢管联接,设备内外均采用化工部推广产品氯磺化聚乙烯防腐涂料,设备一般涂刷该涂料8道:2道底漆6道面漆,防腐寿命一般可达10年以上。
整套WFY-A设备设计维护保养周期为10年。
产品用途
宾馆、疗养院、医院、学校、住宅小区、别墅小区等生活污水的处理。
水产加工场、牲畜加工厂、鲜奶加工厂等生产废水的处理。
