一、产品特点、主要用途及使用范围

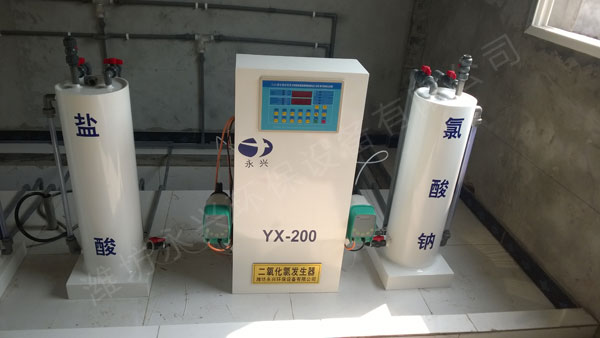

高效复合二氧化氯发生器是我公司研制生产的，该产品采用化学法负压曝气工艺，以氯酸钠和盐酸为原料制备以二氧化氯为主、氯气为辅的混合消毒液，可广泛用于饮用水、游泳池水、医院污水的消毒；工业循环冷却水杀菌灭藻；工业废水脱色、除臭或去除还原性污染成分。
高效复合二氧化氯发生器采用高精度电磁计量泵、数字式控制器，保持最佳的反应温度和理想的工作状况，并且能非常便利地实现自动控制和远程监控。

二.使用环境及工作条件要求
使用场所：室内（通风良好）。冬天室内温度不应低于10℃。
动力水源：水压0.2～0.4MPa
配用电源： AC  220V，50Hz  1～6KW
使用化学原料要求：
氯酸钠： 应符合国家标准《GB1618-1995工业用氯酸钠》一等品的要求。
盐酸：  应符合国家标准《GB320-93工业合成盐酸》的要求。严禁使用废酸，尤其是含有机物、油脂及氢氟酸的工业副产酸。
氯化氢含量≥31%
密度：1160g/L(20℃)
清澈，淡黄色液体，无固体残渣。
配制的氯酸钠溶液：
浓度：33%（将固体氯酸钠与水按1:2(重量比)比例混合，例如：1公斤固体氯酸钠加2公斤水）
密度：1260g/L(20℃)
清澈液体，无固体残渣。

二、结构特征及工作原理

1、总体结构及工作原理
总体结构：发生器由供料系统、反应系统、吸收系统、控制系统和安全系统构成；发生器外壳为PVC材料。
工作原理：由计量泵将氯酸钠水溶液与盐酸溶液按一定比例输入到反应器中，在一定温度和负压条件下进行充分反应，产出以二氧化氯为主、氯气为辅的混合产物，经水射器与动力水充分混合形成消毒液后，投入被消毒水中。

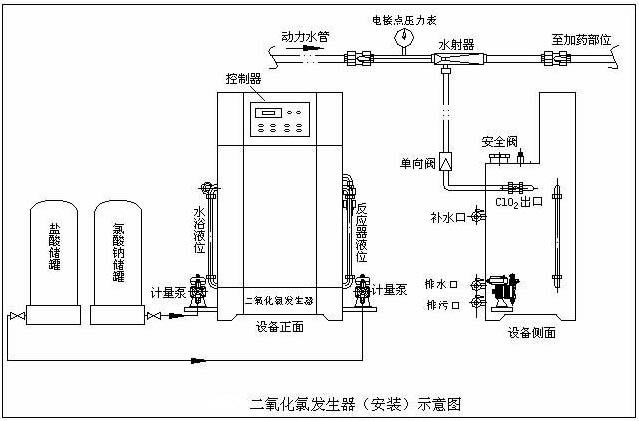

2、安装示意图

3、主要部件功能及工作原理
（1）水射器：水射器是根据射流原理而设计的一种抽气元件，当动力水经过水射器时，其内部产生负压，外部气体在压差作用下被吸入水射器，从而实现吸气。被吸入的二氧化氯气体在此与水混合，形成消毒液。另外，水射器还用于原料罐吸料。
（2）计量泵：输送原料及调节流量。
（3）进气口：设备运行时的空气通道，安装时，应将连接管道通到室外，并保持与大气相通。注意防止异物进入堵塞进气口。
（4）安全阀：安全阀为设备操作运行不当时特定泄压途径。安全阀打开后，将防护盖打开，把安全塞重新塞紧即可。
（5）电接点压力表：电接点压力表是保护设备安全运行的部件之一，其工作原理是：当水射器前端水压低于设定值，水射器不能正常工作时，该表控制计量泵停止进料，以确保设备安全运行。
（6）余氯在线检测仪（选配）：随时在线检测水中的余氯值，并输出脉冲或毫安信号控制二氧化氯发生器计量泵的运行频率，自动调节二氧化氯的投加量。
四、设备安装
(一)安装条件
1.设备应安装在室内，避免阳光直射，设备工作环境温度要求10℃以上。
2.因二氧化氯具有强氧化性，因此在选择设备安装位置时应避免同其它电器设备置于同一房间，应单独设立设备间。
3.设备间地面应铺设水泥地面，并设有冲洗用水源和排水下水道。
4.应在设备间墙壁下部安装排风扇，保持通风良好。
5.设备间应配备压力水源，供水压力0.2MPa～0.4Mpa，管径参见上表。
6.设备间应有必要的照明设施及与设备装机容量相应的电源。
